美磁磁芯 >>美磁铁氧体磁环(ferrite cores)>>ZW43615TC






    ZW43615TC

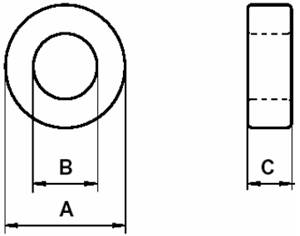

DIMENSIONS







(mm)

Uncoated

Coated

Coated

说明: 说明: \\Mac\Home\2017年12月8日前索尼电脑D盘公司资料\07.04.15\建站资料\sendust.cn\1.png

Nominal

Min

Max

OD(A)

36

35.36

37.14

ID(B)

23

21.86

23.64

Ht(C)

15

14.75

15.75



Eff.Parameters

Ae mm2

le mm

Ve mm3

95.9

89.6

8596

INDUCTANCE

AL value(nH/T2)

Test conditions

13400±30%

10KHz

0.5mT(For N=5,use0.42mA),25

ELECTRICAL LOSSES

tan δ/Ui

Production lot limit  Average

Test conditions

4.1·10-6

3.5·10-6

10KHz

0.5mT,25

60·10-6

50·10-6

100KHz

COATING

Epoxy rated for 200 continuous operation.

Voltage breakdown rating 2000 V Min Wire-to-Wire.
