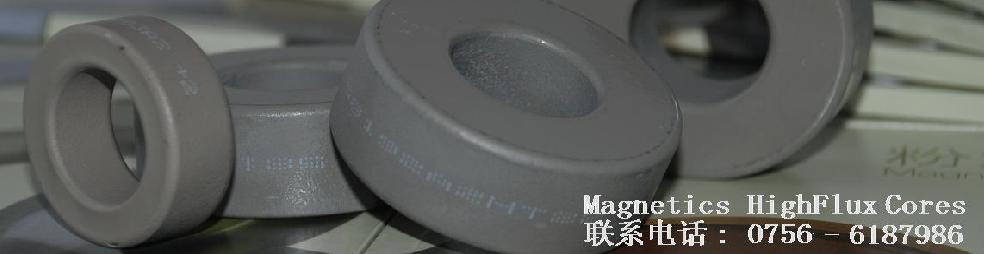

高磁通磁粉芯由50％的镍和50％的铁合金粉末所组成，亦称为铁镍磁粉芯。与同样大小和磁导率的间隙铁氧体或铁粉芯相比，15,000高斯饱和度的高磁通磁粉芯提供更高的储存能量能力。在所有粉末磁芯材料中，高磁通具有最佳的偏置能力。高饱和磁通密度(15,000高斯) 和低磁芯损耗的特性，使高磁通非常适用于高频率下高功率，高直流或交流偏置的应用。如开关调节电感器，在线噪音滤波器，回扫变压器，功率因数校正和脉冲变压器等。

联系我们

电话:
0756-2622736
013902869156

传真:
0756-2622526

Q Q:

189976956

189976966

E-mail:
13902869156@163.com

美磁磁芯(Magnetics Cores) > 美磁高磁通磁环（HighFlux Cores)

MAGNETICS High Flux Part Number Matrix

High Flux Toroids			Perm
ODmm	IDmm	HTmm	14	26	60	125	147	160
6.35	2.79	2.79	58023-A2	58022-A2	58021-A2	58020-A2	58019-A2	58018-A2
6.60	2.67	2.54	58243-A2	58242-A2	58241-A2	58240-A2	58239-A2	58238-A2
6.60	2.67	4.78	58273-A2	58272-A2	58271-A2	58270-A2	58269-A2	58268-A2
6.86	3.96	5.08	58413-A2	58412-A2	58411-A2	58410-A2	58409-A2	58408-A2
7.87	3.96	3.18	58033-A2	58032-A2	58031-A2	58030-A2	58029-A2	58028-A2
9.65	4.78	3.18	58283-A2	58282-A2	58281-A2	58280-A2	58279-A2	58278-A2
9.65	4.78	3.96	58293-A2	58292-A2	58291-A2	58290-A2	58289-A2	58288-A2
10.2	5.08	3.96	58043-A2	58042-A2	58041-A2	58040-A2	58039-A2	58038-A2
11.2	6.35	3.96	58133-A2	58132-A2	58131-A2	58130-A2	58129-A2	58128-A2
12.7	7.62	4.75	58053-A2	58052-A2	58051-A2	58050-A2	58049-A2	58048-A2
16.5	10.2	6.35	58123-A2	58122-A2	58121-A2	58120-A2	58119-A2	58118-A2
17.3	9.65	6.35	58383-A2	58382-A2	58381-A2	58380-A2	58379-A2	58378-A2
20.3	12.7	6.35	58209-A2	58208-A2	58848-A2	58206-A2	58205-A2	58204-A2
22.9	14.0	7.62	58313-A2	58312-A2	58059-A2	58310-A2	58309-A2	58308-A2
23.6	14.4	8.89	58353-A2	58352-A2	58351-A2	58350-A2	58349-A2	58348-A2
26.9	14.7	11.2	58933-A2	58932-A2	58894-A2	58930-A2	58929-A2	58928-A2
33.0	19.9	10.7	58551-A2	58550-A2	58071-A2	58548-A2	58547-A2	58546-A2
34.3	23.4	8.89	58588-A2	58587-A2	58586-A2	58585-A2	58584-A2	58583-A2
35.8	22.4	10.5	58327-A2	58326-A2	58076-A2	58324-A2	58323-A2	58322-A2
39.9	24.1	14.5	58257-A2	58256-A2	58083-A2	58254-A2	58253-A2	58252-A2
46.7	28.7	15.2	58092-A2	58091-A2	58090-A2	58089-A2
46.7	24.1	18.0	58441-A2	58440-A2	58439-A2	58438-A2
50.8	31.8	13.5	58718-A2	58717-A2	58716-A2	58715-A2
57.2	35.6	14.0	58112-A2	58111-A2	58110-A2	58109-A2
57.2	26.4	15.2	58190-A2	58191-A2	58192-A2	58195-A2
77.8	49.2	12.7	58869-A2	58868-A2	58867-A2	58866-A2	58865-A2	58864-A2
77.8	49.2	15.9	58909-A2	58908-A2	58907-A2	58906-A2

高磁通磁芯的应用范围及优势：

高磁通磁芯非常适合用于开关电源中的储能滤波电感。与同样大小和磁导率的间隙铁氧体或铁粉芯相比，15,000高斯饱和度的高磁通磁芯提供更高的储存能量的能力。
在大电流电感器中使用高磁通磁芯，可显著降低电感器的体积和成本。
在必须通过大型交流电压，而不产生饱和的噪音滤波电感器中，非常适合使用高磁通磁芯。
采用高磁通磁芯可缩小在线滤波器的尺寸，因为需要的匝数比使用铁粉芯或铁氧体少。
高磁通磁芯具有很低的剩磁通密度。加上其高达15000高斯的饱和磁通密度，这个大的ΔB，使高磁通非常适用于功率因数校正电路，以及单向驱动的应用，如回扫变压器，脉冲变压器。
